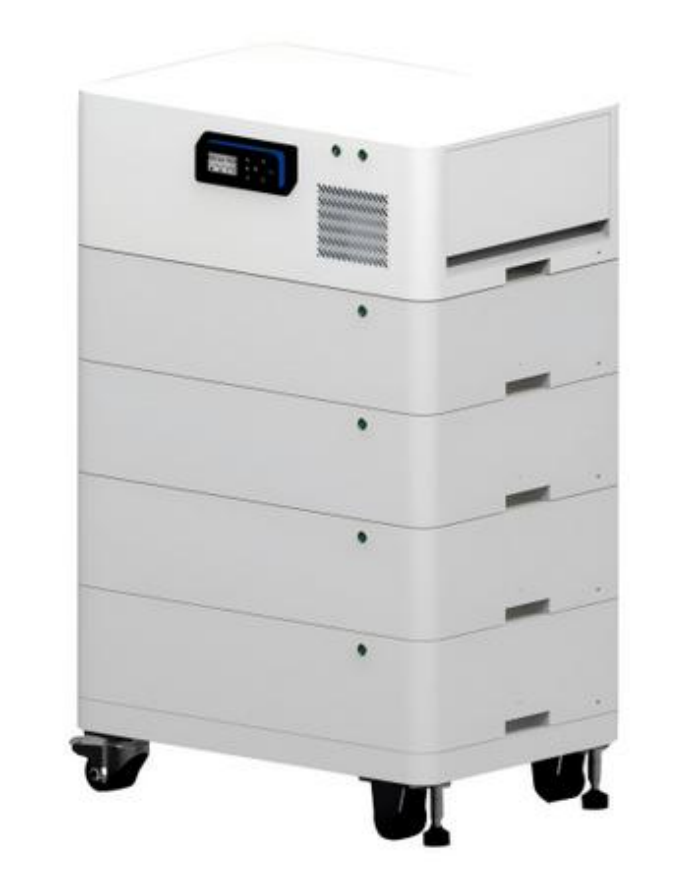

Os armários residenciais de armazenamento de energia estão se tornando mais compactos, modulares e fáceis de instalar. Para sistemas de baterias empilháveis, entretanto, o hardware embaixo do gabinete ainda precisa acomodar um peso de equipamento relativamente alto em um espaço de instalação limitado.
Isso cria um requisito específico de rodízio. O rodízio precisa se ajustar à estrutura inferior do gabinete, fornecer capacidade de carga suficiente e permitir que o equipamento seja reposicionado quando necessário, sem tornar o gabinete desnecessariamente alto.
Para os fabricantes que desenvolvem gabinetes residenciais de baterias de armazenamento de energia empilháveis, os rodízios de nivelamento para serviços pesados podem ser uma opção prática de hardware porque o rodízio e o mecanismo de suporte ajustável são integrados em um único conjunto.
Um rodízio usado sob um gabinete de armazenamento de energia não é simplesmente uma pequena roda presa ao gabinete.
O gabinete pode conter vários módulos de bateria, componentes elétricos, sistemas de refrigeração e estruturas de proteção. À medida que o sistema se torna mais pesado, o rodízio deve trabalhar dentro do espaço de montagem disponível, mantendo ao mesmo tempo resistência mecânica suficiente.
Para projetos de gabinetes empilháveis, diversas características são particularmente relevantes:
· Classificação de carga suficiente para o gabinete completo
· Dimensões de montagem compactas
· Altura geral apropriada do rodízio
· Material de roda adequado para o piso de instalação
· Movimento giratório confiável quando o gabinete é reposicionado
· Suporte ajustável para instalação estacionária
· Placas de montagem e padrões de furos compatíveis com a estrutura do gabinete
A configuração correta, portanto, depende do design do gabinete, e não simplesmente da escolha do maior rodízio disponível.
Para equipamentos residenciais de armazenamento de energia, um tamanho de rodízio não cabe necessariamente em todos os gabinetes.
Diferentes capacidades de bateria, dimensões de gabinete e estruturas inferiores podem resultar em requisitos de carga significativamente diferentes. CMCL fornece duas configurações principais de rodízios de nivelamento que podem ser consideradas para essas aplicações.

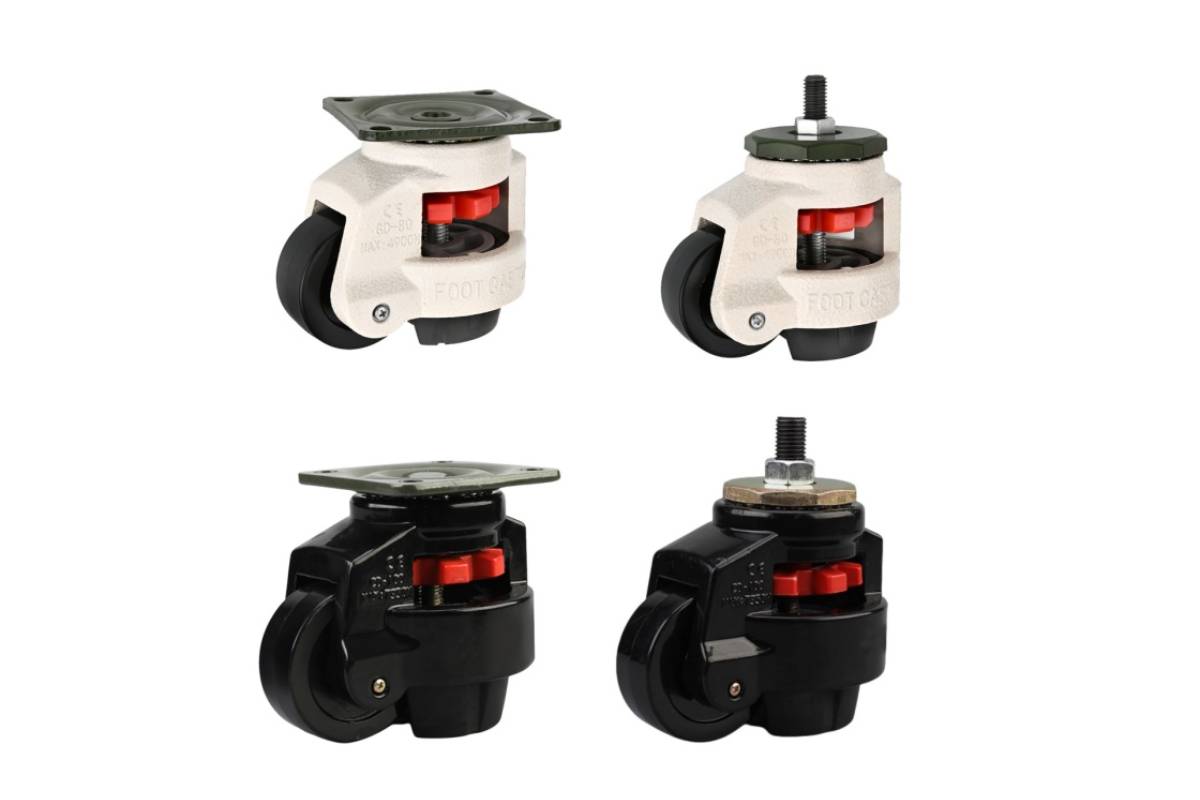

ORodízios de nivelamento ajustáveisA série foi projetada para aplicações que exigem uma ampla gama de capacidades de carga.
Os modelos variam de 40F a 150F, com capacidade nominal de aproximadamente 50 kg a 1.500 kg por rodízio, dependendo do modelo específico.
O rodízio utiliza suporte de aço carbono e roda de Nylon 6, com tratamentos de superfície galvanizados e revestidos a pó disponíveis para diferentes requisitos de aplicação.
Uma grande vantagem da série de rodízios niveladores ajustáveis é a variedade de tamanhos disponíveis e configurações de montagem. Diferentes placas de montagem e padrões de furos podem ser selecionados de acordo com a estrutura inferior do gabinete.
Isto torna a série adequada para fabricantes que desenvolvem diferentes tamanhos de gabinete dentro da mesma família de produtos de armazenamento de energia.
Por exemplo, um gabinete relativamente compacto pode exigir um rodízio de menor capacidade com uma área de montagem menor, enquanto um gabinete contendo vários módulos de bateria pode exigir uma configuração de maior capacidade.
Em vez de alterar toda a estrutura do gabinete, os fabricantes podem selecionar uma especificação de rodízio que corresponda aos requisitos mecânicos reais.

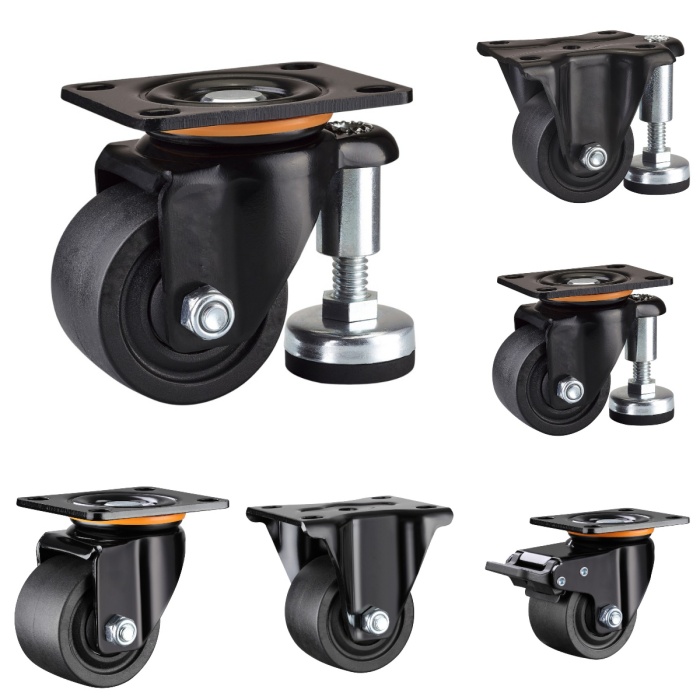

Nem todo gabinete de bateria residencial requer um rodízio industrial grande.
Para gabinetes onde o espaço de instalação é limitado, um rodízio nivelador compacto e resistente pode ser mais apropriado.
A segunda série está disponível em:
· 2 polegadas
· 2,5 polegadas
· 3 polegadas
· 4 polegadas
A capacidade nominal é de aproximadamente 300–700 kg por rodízio, dependendo do modelo e da configuração.
A estrutura relativamente compacta ajuda os fabricantes a manter um design de gabinete de perfil mais baixo, ao mesmo tempo em que fornece capacidade de carga substancial.
Esses rodízios podem ser considerados para gabinetes internos de armazenamento de energia instalados em áreas como:
· Despensas residenciais
· Garagens
· Salas de equipamentos
· Áreas de serviço internas
· Pequenos espaços comerciais de armazenamento de energia
O material e a configuração final da roda devem ser selecionados de acordo com a superfície do piso e a frequência de movimento esperada.
Uma consideração de projeto para fabricantes de gabinetes de baterias é o espaço disponível abaixo do gabinete.
Usar um rodízio convencional junto com um pé nivelador independente requer posições de montagem e componentes adicionais. Um rodízio nivelador integrado combina as funções de rolamento e suporte em um único conjunto.
Isto pode oferecer diversas vantagens práticas durante o desenvolvimento do gabinete:
O rodízio e o mecanismo de suporte são combinados, reduzindo o número de peças de hardware individuais abaixo do gabinete.
Um único ponto de montagem pode fornecer mobilidade e suporte estacionário, dependendo da configuração selecionada.
O gabinete pode ser reposicionado durante a instalação ou manutenção sem remover as ferragens de suporte.
Uma configuração compacta de rodízios pode ajudar os fabricantes a gerenciar o espaço disponível abaixo de um gabinete residencial de armazenamento de energia.
Para projetos OEM, esses detalhes podem ser importantes porque o rodízio faz parte do projeto mecânico, e não um acessório adicionado após o gabinete já ter sido finalizado.
A seleção final deve ser baseada no peso real do gabinete carregado, no número de rodízios, na estrutura de montagem, na altura do gabinete e nas condições do piso.
Os fabricantes também devem considerar como a carga é distribuída quando o gabinete é movido. A capacidade de carga estática por si só não descreve todas as condições encontradas durante a instalação ou reposicionamento.
Para projetos OEM e ODM, o ideal é que a seleção dos rodízios comece enquanto a estrutura do gabinete ainda está sendo projetada.
As seguintes dimensões devem ser confirmadas antes da produção:
1. Espaço de montagem disponível
2. Dimensões da placa de montagem
3. Espaçamento entre furos
4. Altura necessária do rodízio
5. Peso total do gabinete
6. Carga esperada da roda
7. Superfície do piso
8. Frequência de movimento necessária
9. Espaço embaixo do gabinete
10. Altura desejada do suporte estacionário
Fornecer esses parâmetros ao fabricante do rodízio permite que a configuração do rodízio seja avaliada antes que o gabinete entre em produção em massa.
Isto é particularmente útil para gabinetes de baterias empilháveis porque uma alteração na altura dos rodízios pode afetar a altura geral do gabinete, enquanto uma alteração na posição de montagem pode exigir modificações na estrutura inferior.
O melhor rodízio para um gabinete de bateria de armazenamento de energia empilhável residencial não é necessariamente o modelo de maior ou de maior capacidade.
Uma abordagem melhor é combinar o rodízio com o peso do gabinete, estrutura de montagem, espaço disponível, altura necessária, diâmetro da roda e ambiente de instalação.
Para gabinetes mais leves ou com espaço limitado, compacte 2 a 4 polegadasRodízios de baixo perfil pode fornecer um equilíbrio adequado entre tamanho e capacidade de carga. Para designs de gabinete mais pesados ou mais variados, a série de rodízios de nivelamento ajustáveis 40F–150F oferece uma gama mais ampla de capacidade e opções de montagem.
Para os fabricantes que desenvolvem a próxima geração de sistemas residenciais de armazenamento de baterias, CMCL® os rodízios de nivelamento oferecem opções de hardware configuráveis para integrar mobilidade e suporte ajustável na estrutura do gabinete desde o início do processo de projeto. CMCL® possui certificação ISO 9001:2015 e seus produtos de rodízio podem ser submetidos a testes de névoa salina para avaliar a resistência à corrosão. Os produtos selecionados também estão disponíveis com certificação RoHS, apoiando os fabricantes com diferentes requisitos ambientais e de conformidade.
Em última análise, a seleção do rodízio correto deve basear-se na carga real do gabinete, na estrutura, no ambiente operacional e nos requisitos de mobilidade, em vez de simplesmente escolher o modelo com a classificação mais alta.
