Como fabricante profissional de rodízios industriais com ampla experiência de campo, a CMCL Casters descobriu que cálculos de carga inadequados são uma das principais causas de falhas relacionadas aos rodízios. Este guia explica a fórmula padrão de cálculo de carga de rodízios industriais e a lógica de engenharia por trás do princípio amplamente aceito de seleção de carga de 4 rodas e instalação de 4 rodas. O método é comumente usado para carrinhos de armazém, equipamentos de movimentação industrial, carrinhos médicos, máquinas automatizadas e sistemas móveis personalizados.
Ao contrário dos sistemas de estantes estáticas,rodízio industrialas aplicações devem levar em conta cargas dinâmicas, pisos irregulares, vibrações e forças de impacto durante o movimento. Depender apenas de cálculos de peso estático muitas vezes leva a uma capacidade de carga insuficiente.

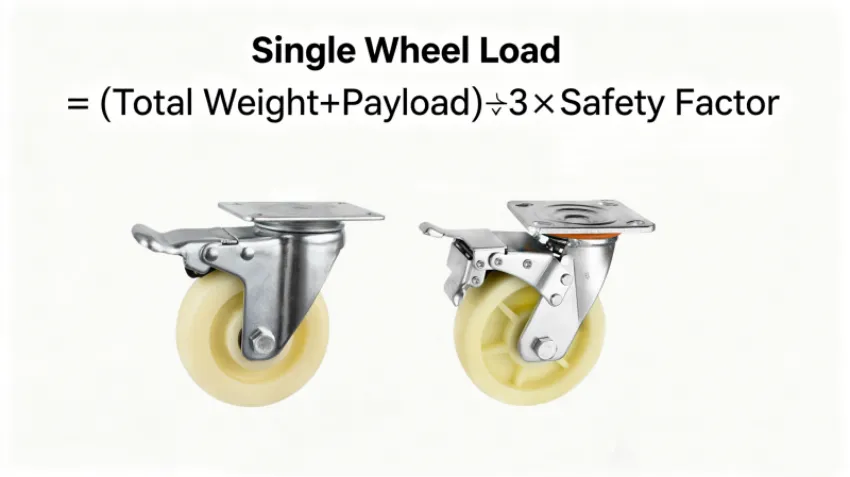

Carga de Roda Única = (Peso Total do Equipamento + Peso Máximo da Carga) ÷ 3 × Fator de Segurança
UM. Peso total do equipamento: O peso próprio do carrinho, rack, máquina ou equipamento móvel.
B. Peso Máximo de Carga: O peso máximo que o equipamento foi projetado para suportar durante a operação.
C. Divida por 3 em vez de 4: O princípio básico para instalações de quatro rodízios, explicado posteriormente neste artigo.
D. Fator de segurança: Normalmente 1,3–1,5 para ambientes industriais padrão. Para pisos ásperos, movimentos frequentes ou aplicações propensas a impactos, recomenda-se um fator de segurança de 1,5–2,0.
Um carrinho de armazém pesa80kg e carrega uma carga máxima de400kg.
Peso Total:
80kg + 400kg = 480kg
Capacidade necessária de roda única:
480 ÷ 3 × 1,3 = 208 kg
Resultado da seleção: Cada rodízio deve ter uma capacidade de carga mínima de208 kg, em vez dos 120 kg obtidos simplesmente dividindo o peso total por quatro.
Muitos usuários perguntam:Se um carrinho tem quatro rodízios, por que não dividir a carga por quatro?
A resposta vem das condições operacionais reais e não de cálculos teóricos.
Quer o piso seja de concreto, revestido com epóxi ou ladrilho, sempre existem pequenos desníveis. Devido às irregularidades do piso e às tolerâncias estruturais, é extremamente difícil para todos os quatro rodízios transportarem a carga igualmente em todos os momentos.
Na prática, a maioria dos carrinhos de quatro rodas forma naturalmente um sistema de suporte estável de três pontos, onde três rodízios suportam a maior parte da carga enquanto o quarto rodízio carrega pouco ou nenhum peso.
Esta é a principal razão pela qual os engenheiros industriais usam o princípio de suporte de carga de três rodas.
Quando o equipamento se move:
A. Juntas de expansão
B. Lacunas no piso
C. Rampas
D. Superfícies irregulares
E. Limites
a distribuição de carga muda instantaneamente.
Em determinados momentos, apenas dois ou três rodízios podem absorver a maior parte da força de impacto. Esses picos de carga temporários podem exceder significativamente a carga média teórica.
Se a seleção do rodízio for baseada na média das quatro rodas, as falhas por sobrecarga tornam-se muito mais prováveis.
Mesmo com fabricação de precisão, pequenas diferenças em:
A. Localizações dos furos de montagem
B. Planicidade da estrutura
C. Altura do suporte
D. Precisão da instalação
pode criar distribuição desigual de carga.
Como resultado, um rodízio pode carregar consistentemente mais peso do que os outros.
Ignorar o princípio de suporte de carga das 3 rodas é uma das causas mais comuns de falha do rodízio.
Com base em anos de experiência em projetos, os engenheiros da CMCL frequentemente encontram os seguintes problemas:
A. Deformação da banda de rodagem e manchas planas
B. Suportes de rodízios dobrados
C. Sobrecarga do rolamento e falha prematura
D. Maior resistência ao rolamento
E. Má manobrabilidade
F. Carrinho balançando durante o movimento
G. Aumento dos custos de manutenção e substituição
H. Potenciais riscos à segurança no local de trabalho
Esses problemas ocorrem frequentemente mesmo quando o rodízio selecionado parece atender aos requisitos de carga teórica.
O princípio de conversão de 3 rodas aplica-se principalmente a equipamentos de quatro rodízios.
Calcule a carga com base na carga média de todos os três rodízios mais um fator de segurança adequado. A distribuição de carga é geralmente mais equilibrada.
Use o método de cálculo de carga de três rodas padrão da indústria.
Para equipamentos pesados com seis ou oito rodízios, os engenheiros normalmente calculam com base em aproximadamente 70-80% da distribuição de carga média teórica, mantendo ao mesmo tempo uma reserva de carga dinâmica suficiente.
O mesmo princípio de engenharia se aplica a soluções especializadas em rodízios. Seja selecionando rodízios de alta temperatura para fornos, equipamentos de panificação e máquinas de tratamento térmico, ou rodízios antiestáticos para fabricação de eletrônicos, salas limpas e instalações de semicondutores, a capacidade de carga deve sempre ser calculada usando o princípio de suporte de carga de três rodas, mantendo uma margem de segurança adequada para condições operacionais dinâmicas.
O cálculo da carga é a base da seleção adequada do rodízio e muitas vezes determina a vida útil geral do equipamento. Com base na ampla experiência atendendo clientes nas indústrias de logística, manufatura, médica, processamento de alimentos e eletrônica. Os rodízios antiestáticos usados em ambientes sensíveis a ESD devem combinar proteção confiável contra descarga eletrostática com capacidade de carga suficiente. Rodízios de aço inoxidável podem ser necessários em ambientes corrosivos ou de lavagem. Selecionar o material da roda e o design do suporte corretos é igualmente importante. Para carrinhos personalizados, máquinas industriais e equipamentos móveis pesados, cálculos de carga profissionais são fortemente recomendados.
